S8系列:
  资料下载请点击图片

特点:
● 工作电压5~25V DC。
● 有多种输出方式选择。
● 体积小,安装简便。


一、输出方式及型号说明:

输出方式

型  号

接线图

直流二线制.常开

S8-D3K2

图(1)

直流二线制.常闭

S8-D3B2

直流三线制.NPN.常开

S8-D3NK3

图(2)

直流三线制.NPN.常闭

S8-D3NB3

图(3)

直流四线制.NPN.常开+常闭

S8-D3NKB4 (注:工作电压为5V DC)

图(4)


二、技术参数:

检测距离

0~3mm

标准检测物体

8x8x1 铁

部分材料衰减系数

钢:1;不锈钢:0.85;铜:0.4;黄铜:0.3

连接方式

0.6米 电缆线;(可选:二线制;三线制;四线制)

工作电压

5~25V DC (注:四线制工作电压为5V DC)

输出电流

16mA

静态电流

1mA

通态压降

小于1.5V DC

响应频率

200Hz

保护电路

极性保护;输出过流保护

绝缘电阻

大于50MΩ

动作指示灯

红色LED

工作温度

-20°C~+70°C

外壳材质

ABS

防护等级

IP67

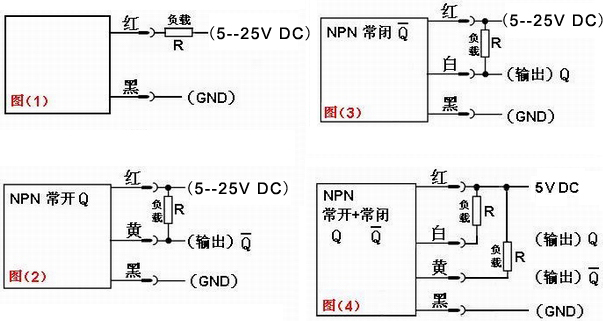

三、外形尺寸和接线图:
