一.概述:

  我公司采用进口管芯研制、生产的双光束反射式红外光电传感器ST278采样,克服目前国内外同类产品远距离可用、近距离不可用的缺点,更加拓展检测范围。可与直接装于DD104表型使用。


二.主要特点:
    (1) 功耗小静态电流约为5-6mA。
    (2) 负载能力强,****输出电流20mA。
    (3) 检测范围大2-8mm可用,并能有效滤除外界光干扰,可应用于透明表壳电度表。

三.功能特性:





1

每正转一转输出一个脉冲(脉宽默认值80ms

可根据用户要求更改并设置

每反转一转输出一个脉冲(脉宽默认值200ms

(或反转不输出脉冲)

2、双色LED指示电表正反转信号及光电传感器

采样是 否正常

 光电传感器每采样一转标记,

根据表盘的转向,

LED会用不同 颜色闪亮指示

3、有防抖动及防潜功能,表盘取样标志在传感器        位置抖动时不误发脉冲; 表盘由正转到反转时,     能将反转采样的第一转脉冲滤除



定货时需告知每转的采样数



4、电源电压为5V

四.引脚示意(单位:mm)

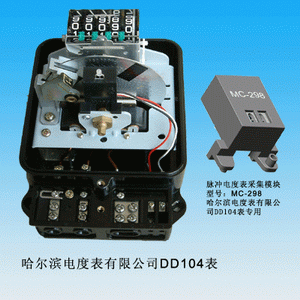

有带外壳MC-298

资料下载点击图片



黑色,地线
白色,信号线
红色,电源+5V

五.可根据用户要求,设计生产不同结构功能的脉冲表专用模块.

注意事项:由于双光束取样,取样标记宽度必须大于10x8mm,才能正确判别方向。
