一、概述

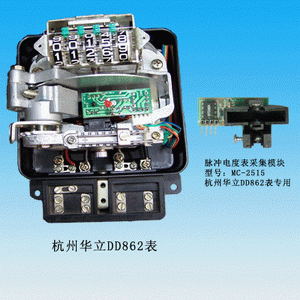

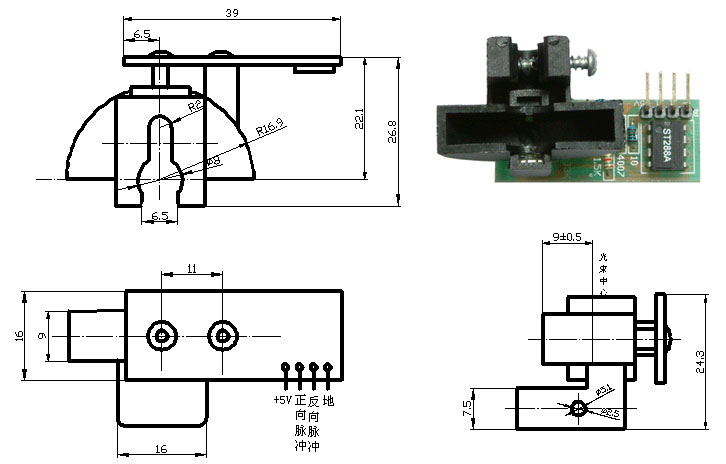

MC-2515脉冲取样板是专门为华立DD862型表电度表而设计的,不用添加其它固定件,可直接装于表上,不影响电表的校验和清洗。其利用直射式双光束光电传感器进行采样,经我公司开发的专用芯片ST288A整形后分别输出正方向矩形脉冲信号和反方向矩形脉冲信号。该型号脉冲取样模块主要有以下功能:能有效消除抖动误差,在采集脉冲时不会因转盘抖动和上下电多计或少计脉冲数,是目前唯一能消除此类误差的脉冲板;有多种输出脉冲宽度可供客户选择;能自动判别转盘的转动方向,分别输出正转脉冲信号和反转脉冲信号。
二、主要技术参数
项目
工作电压 VDD(V)
静态电流 (典型)
负载能力 (max)
工作温度 ℃
输出高电平(min)
输出低电平(max)
参数
5
4.5 mA
20mA
-20~ 65
0.85 VDD
0.6V
