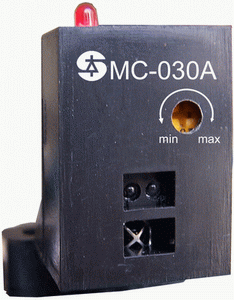

MC-030A

资料下载,请点击图片

一、特点:
  MC-030A光电开关采用专用芯片,使用脉冲调制技术,
扩散反射工作方式。抗可见干扰性能良好,检测距离5cm~50cm可调。
应用于工业控制、仪器仪表检测、工业生产线物体检测,
人体检测,烘手机、自动水龙头、小便斗自动冲水等场合。
当采用回归反射工作方式时,检测距离可达0.2~3米。

二、极限参数:

名称

符号

参数

单位

电源电压

Vcc

5

V

输出电压

Vout

0.3~4.5

V

工作温度

Vopr

-20~65

存储温度

Vstg

-40~70


三、光电参数

项  目

符号

条件

最小值

典型值

****值

单位

测量距离

L

反射式

5



50

cm

L

回归反射式

0.2



150

cm

输出端电压

Voh

输出电压为高时

4.5



V

VoL

输出电压为高时



0.6

V

静态电流

I

空载



2



mA

负载电流

IL



15



mA

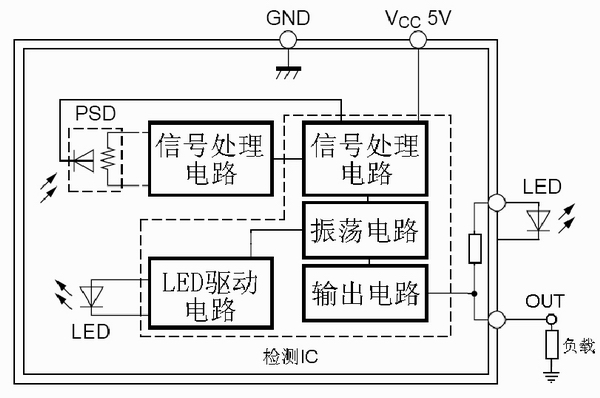

四、原理方框图:

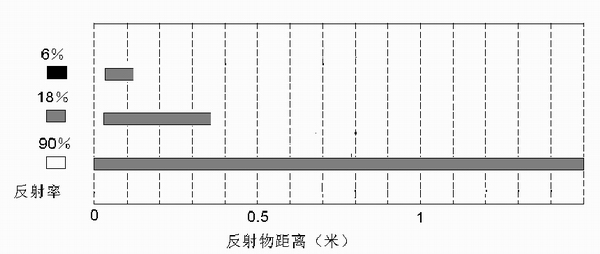

五、反射率与检测距离关系示意图:

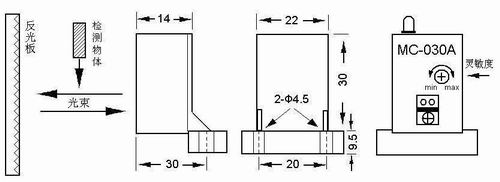

六、外形尺寸:

采用反光板作为回归反射方式使用(反光板8元/只,另售)



七、回归反射工作方式的调节步骤:

  1、将反光板垂直安装在入射光轴上固定好,上、下、左、右移动MC030A光电开关,并使其能够探测到反光板,在指示灯开始亮的状态范围中间固定。
  2、从低至高调节MC030A的灵敏度电位器,使指示灯刚开始闪亮时,此时为不稳定状态点。
  3、将灵敏度电位器从不稳定状态点向指示灯常亮的稳定状态****点调节1/2位置固定。



八、注意事顶及引线接法:

  1、请注意防止MC-030A的接收窗口受到阳光和荧光灯的直接照射,由于MC-030A有自动增益控制功能,外界光的强弱会影响灵敏度,调节MC-030A的灵敏度应予注意。
  2、引线:红色为+5V电源,黑色为-0V电源,白色为信号输出,加回归反光板时黄色线为输出。
  3、信号输出TTL电平:15mA电流。
