ST420A
一、特点：
● 采用高发射功率红外光电二极管和
高灵敏度双光电晶体管组成。
● 光束中心间距：3.6mm。
● 光轴中心：2mm。
● 横向分辨率：1mm；纵向分辨率：0.8mm。
● 主要应用于旋转编码。
|
PDF资料下载,请点击图片
|
|
二、极限参数：（Ta=25℃） |
项 目 |
符号 |
数值 |
单位 |
输入 |
正向电流 |
IF |
50 |
mA |
反向电压 |
Vr |
6 |
V |
耗散功率 |
P |
75 |
mW |
输出 |
集-射电压 |
Vceo |
25 |
V |
射-集电压 |
Veco |
6 |
V |
集电极功耗 |
Pc |
50 |
mW |
工作温度 |
Topr |
-20～+65 |
℃ |
储存温度 |
Tstg |
-30～+75 |
℃ |
|
| |
三、光电特性：（Ta=25℃） |
项目 |
符号 |
测试条件 |
最小 |
典型 |
**** |
单位 |
输入 |
正向压降 |
VF |
IF=20mA |
|
1.25 |
1.5 |
V |
反向电流 |
IR |
VR=3V |
|
- |
10 |
μA |
输出 |
集电极暗电流 |
Iceo |
Vce=20V |
- |
- |
1 |
μA |
集电极亮电流 |
IL |
Vce=5V，IF=8 mA |
0.4 |
- |
- |
mA |
饱和压降 |
VCE |
IF=8mA，Ic=0.15mA |
- |
- |
0.4 |
V |
传输特性 |
响应时间 |
Tr |
IF=20mA，Vce=5V
Rc=100Ω |
- |
5 |
|
μS |
Tf |
- |
5 |
|
|
|

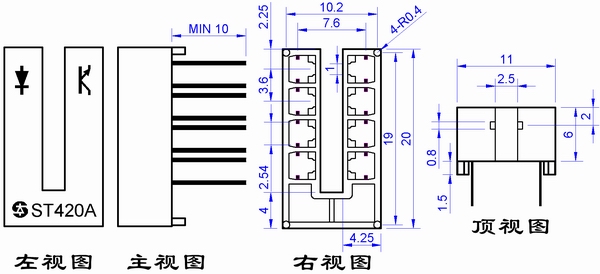

| 四、外形尺寸图： |
| |
 |
| |
